CCZK-ION-L大型多弧離子鍍膜設備
采用大容量鍍膜腔體結構，整合多弧離子鍍、磁控濺射復合工藝，可制備色澤均勻、耐候表現良好的彩色裝飾膜層，可替代傳統水電鍍工藝。
聯系地址：江蘇省南通市通州灣示范區大豫鎮江新路16號
1.可制備多種鍍膜色彩，批次色差控制穩定，批次加工一致性表現良好，膜層耐鹽霧表現穩定
2.配套行星公自轉工裝架，工件各面均可形成均勻膜層，減少鍍膜覆蓋盲區
3.生產過程不添加重金屬原料，生產排放滿足海外區域環保管控要求
4.搭載全自動一鍵運行程序，單爐加工周期緊湊，單時段產出規模可觀
1.多弧離子鍍搭配磁控濺射復合工藝，膜層色澤飽滿度適中，膜層與基材結合狀態穩定
2.膜層具備耐摩擦、抗刮、耐受汗液腐蝕特性，適配長期使用工況
3.配置可移出式工裝轉架，工件裝卸可與鍍膜工序同步開展，壓縮單批次加工時長
4.支持遠程狀態監測，設備運行參數、工況信息可實時查看
| 型號 | CCZK-2030-ION | CCZK-2335-ION | CCZK-2545-ION | CCZK-2565-ION |
| 腔體尺寸 | D2000mm*H3000mm | D2300mm*H3500mm | D2500mm*H4500mm | D2500mm*H6500mm |
| 負載功率 | 243KW | 270KW | 290KW | 536KW |
| 占地面積 | L8000mm*W13000mm*H4000mm | L10000mm*W11500mm*H4600mm | L11000mm*W12500mm*H5600mm | L11000mm*W12500mm*H7800mm |
| 可鍍顏色 | 鈦金、玫瑰金、槍黑、香檳金、寶石藍、咖啡色、七彩、亮鉻色等 | |||
| 可鍍膜層 | TiN、TiCN、TiC、AlTiN、CrN、ZrN、CrC；裝飾膜硬度 600~1200HV，耐鹽霧≥96h | |||
| 真空系統 | 擴散泵/渦輪分子泵+羅茨泵+機械泵+維持泵（深冷系統可選） | |||
| 極限真空 | 5*10??Pa | |||
| 轉動系統 | 行星自轉和公轉系統 6/8/10/12/16軸 | |||
| 鍍膜系統 | DMF?-ARC 電弧陰極 IET? 離子蝕刻源 分布式 MFC 氣路 | |||
| 電源 | 脈沖電弧電源/脈沖偏壓電源/等離子體電源 | |||
| 操作系統 | 全自動（IPC/PLC）+遠程操作+報警系統 （支持OPC-UA Link協議） | |||
| 備注 | 具體配置大小均可根據客戶的鍍膜產品要求進行設計 | |||

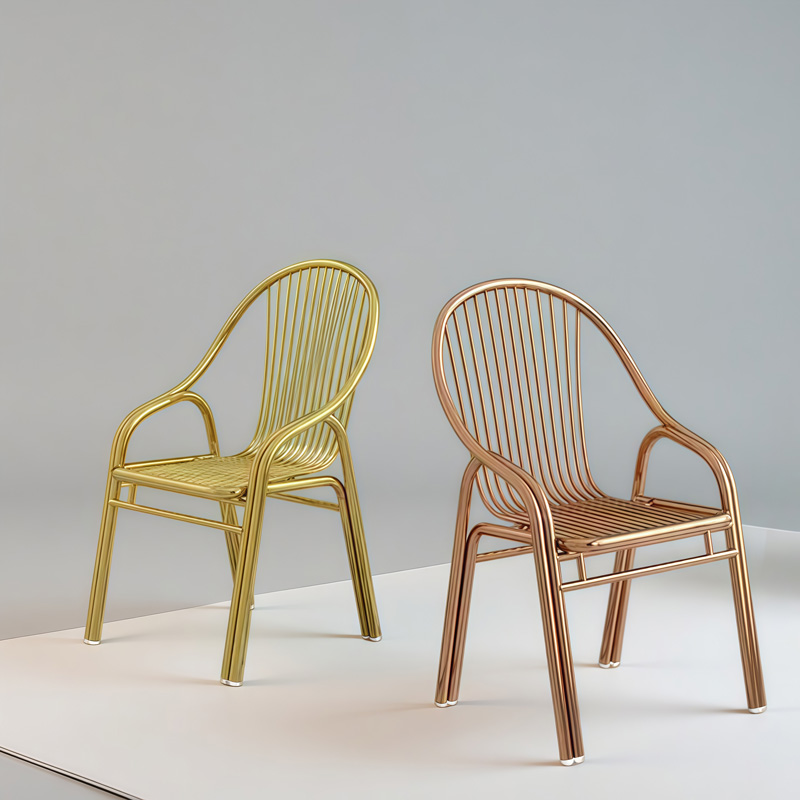

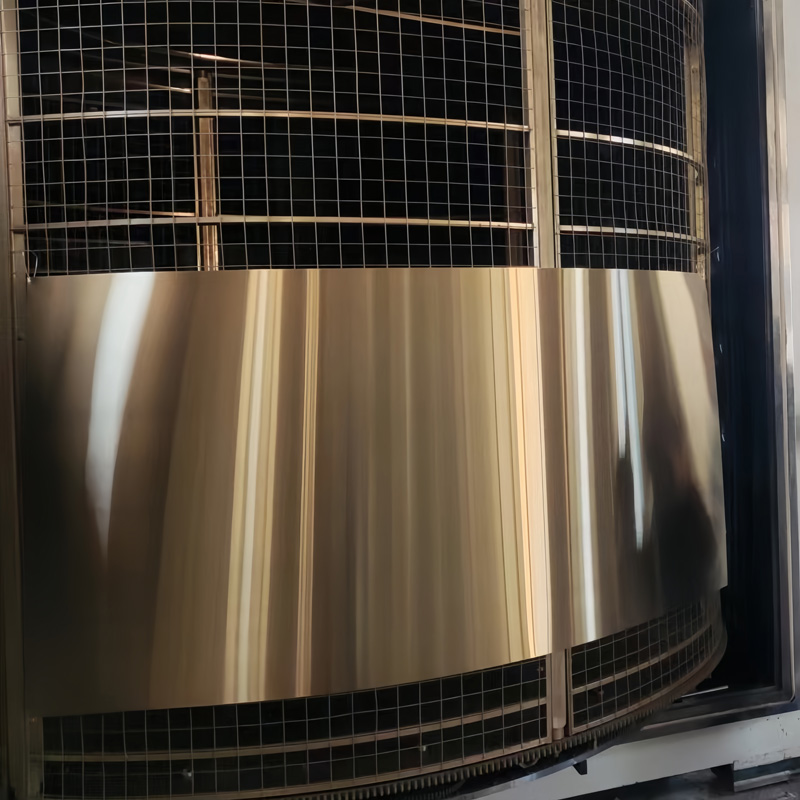

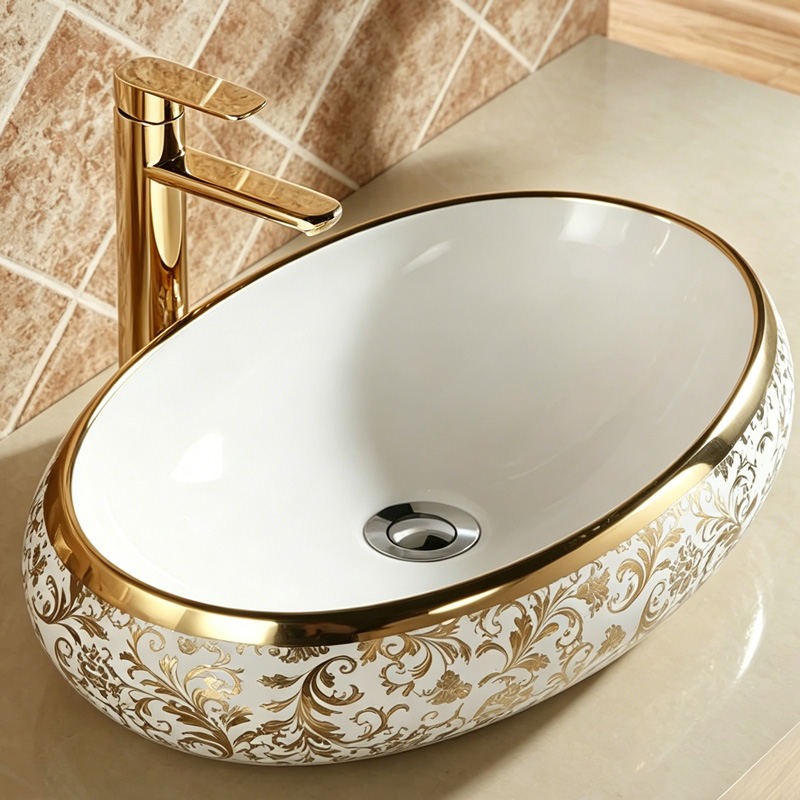

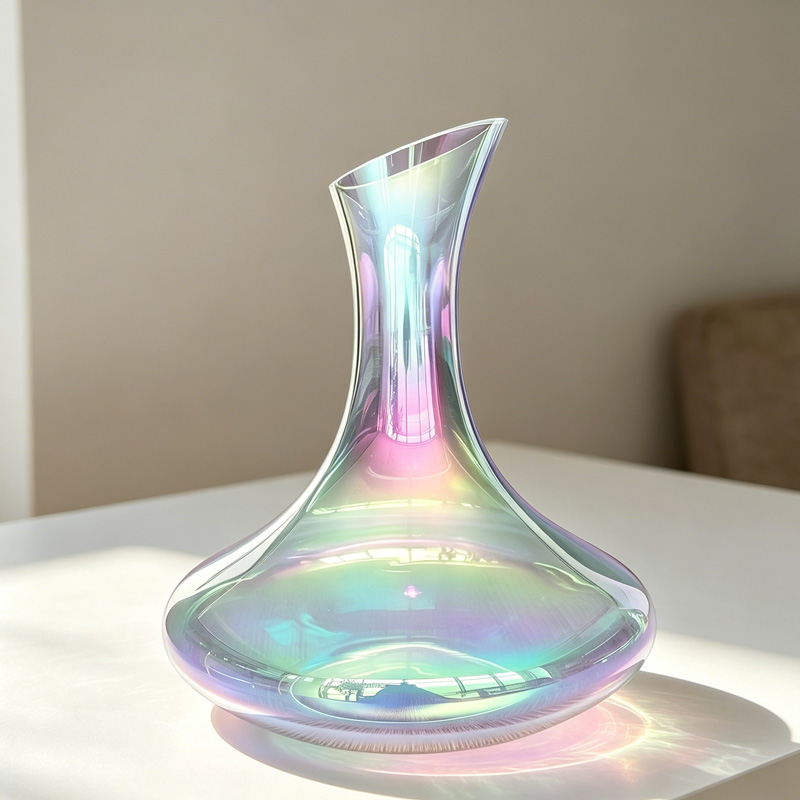

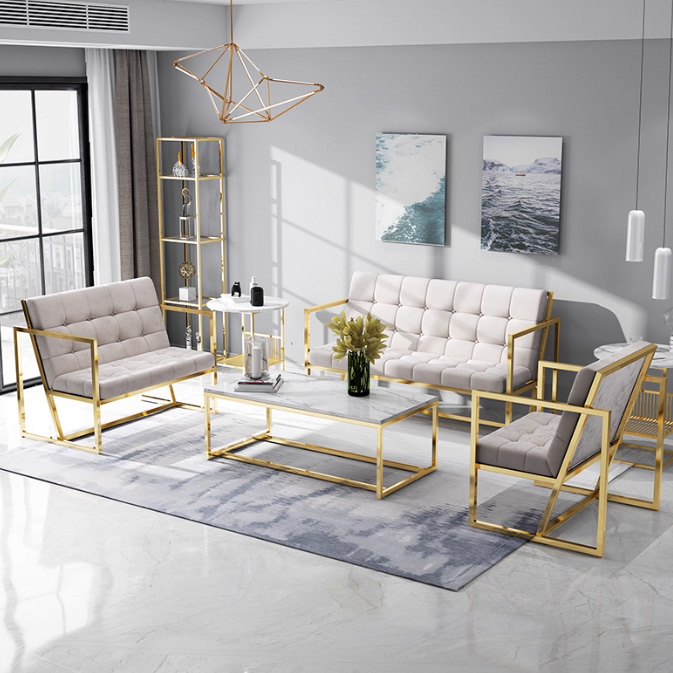

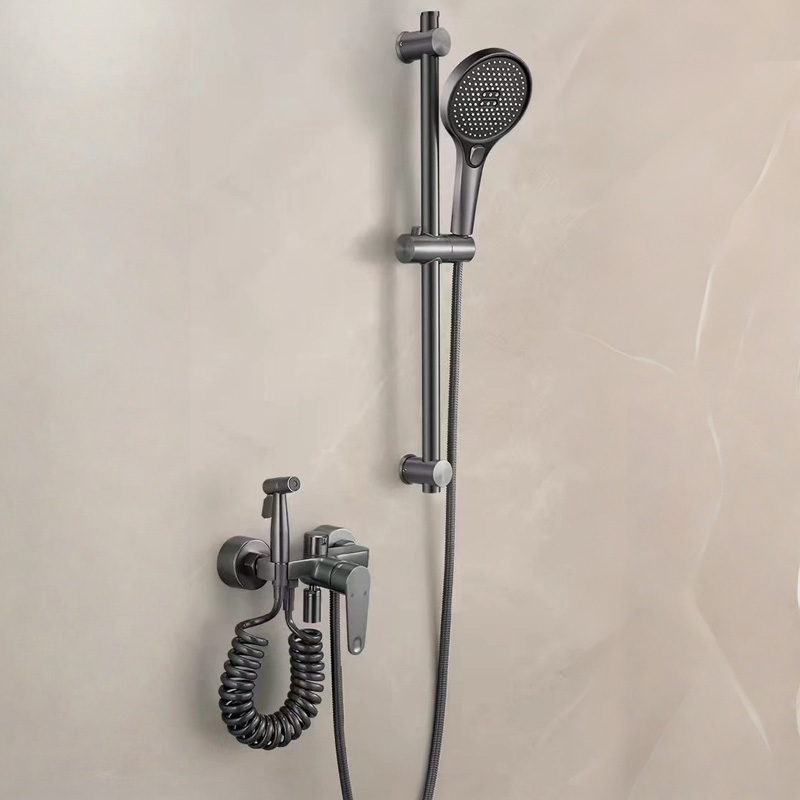

適配衛浴五金、鐘表首飾、不銹鋼板材、不銹鋼家具、汽車內飾件、家電裝飾件、陶瓷與玻璃飾品鍍膜加工，可制備 TiN、TiCN、TiC、AlTiN、CrN、ZrN、CrC 各類涂層，呈現鈦金、玫瑰金、槍黑、香檳金、寶石藍、咖啡色、七彩、亮鉻等外觀效果。裝飾膜硬度區間 600~1200HV，耐鹽霧時長不低于 96 小時。
